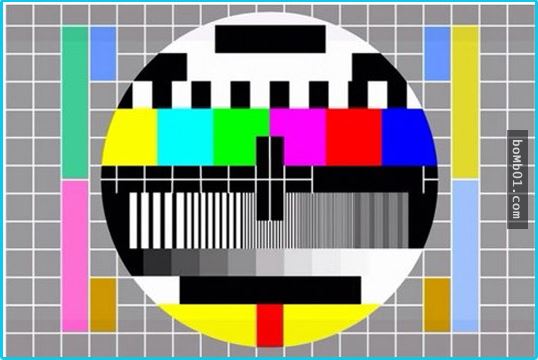

這個畫面可能80後的朋友們看到都會深有感觸吧。從看黑白電視開始就有這樣畫面了，感覺時間過的飛快，滿滿都是兒時的回憶。

記得小時候，每個電影片道的節目在晚上或下午播報完畢時都會變成這幾張圖的畫面，同時還播放著一首循環的不知名曲子，聽得耳朵都長繭了。很多人的第一反應就是節目結束了，或電台播放半途又有技術故障，不能收看了。現在想看到這畫面也比較難了。

其實大家知道嗎？這個彩色的畫面叫做電視測試卡，所有的格子都是有它的用途的，可以用來調節電視機的亮度、飽和度、色溫、對比度等，校準電視顏色。下面小編就為大家說明一下這個令人懷念的冷知識吧。

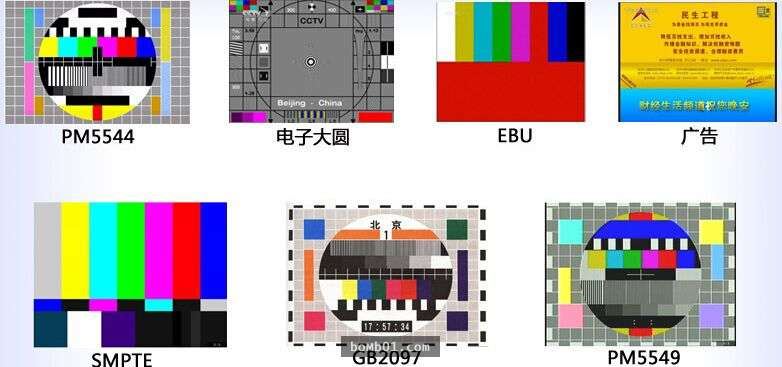

電視測試卡總體上來說共分為7種，包括：PM5544、電子大圓、EBU、廣告、SMPTE、GB2097、PM5449。其中GB2097和PM5449是比較老式的測試卡，現在已經很少在主流電視台使用了，大多數電視台都使用PM5544、電子大圓和EBU這三種。

讓我們來看看最常見的PM5544各個板塊的用途吧！它主要分為五大部分，中央大圓內共有9種測試和標志信號。

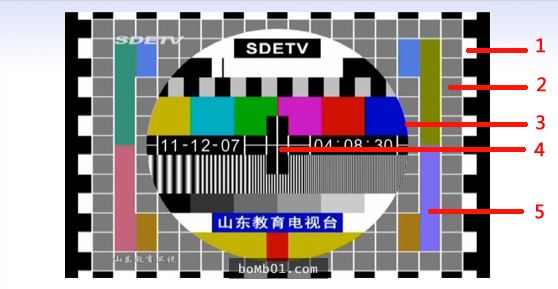

五大部分分別為：

1. 黑白矩形護邊框，是用來調整行、場掃描的幅度及圖像的中心位置。可用於檢查電視機的寬高比。

2. 在護邊框內側是灰底白邊的背景，水平方向為13格，垂直方向為17格，可用於檢查幾何失真、非線性失真、動會聚以及色純度等特性。

3. 大圓，用於檢查幾何失真和非線性失真。

4. 圓內信號。

5. 圓周圍的彩色矩形框，用於檢查彩色解碼器的工作性能。

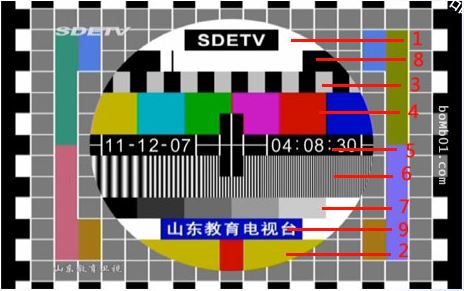

9種測試和標志信號，由上到下依次是：

1. 電視台台標。

2. 表示中國人的標准膚色，可供調整電視機的色調、色飽和度和亮度時考。

3. 黑白方波，用於檢查電視機亮度通道的瞬態響應。

4. 彩色信號，它使電視觀眾對彩色有總的印象，並藉此調整色調和 色飽和度，也可檢查電視機的自動消色電路是否正常。

5. 白色中心十字線，用於確定整個圖像的中心位置、檢查隔行掃描和靜會聚。

6. 清晰度線，140、220、300、380、500線共5級。利用它來觀察和調整電視機的清晰度、色飽和度部分的帶寬、4.43MHz副載波與行頻的鎖定關系。

7. 灰度等級，它是測量灰度等級用的測試帶。這個測試帶按電信號幅度分為6級，可檢查調整線性和白色平衡。

8. 白色矩形塊，用於檢查由於天線或電纜匹配不良等原因造成的高頻反射。

9. 標准時間標志，在白色背景上黑色矩形塊中是標准時間，供觀眾對時用。

看完這篇文章是不是感覺又長知識了呢？曾經一度以為這就是電視台休息的一個標志而已，沒想到還有這麼多的用途呢！分享給朋友們吧，讓大家都能看到電視測試卡的用處！
